Mini融合器接线设置教程

2025-02-05 373

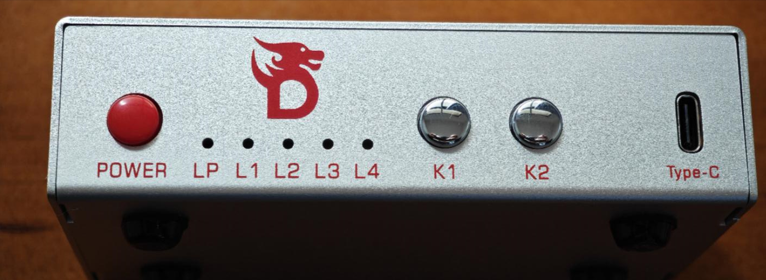

正面（Front display）

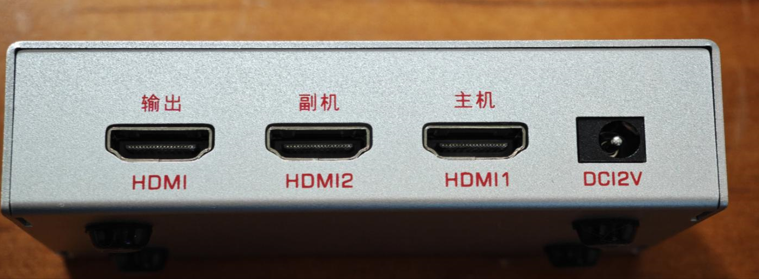

背面（Back display）

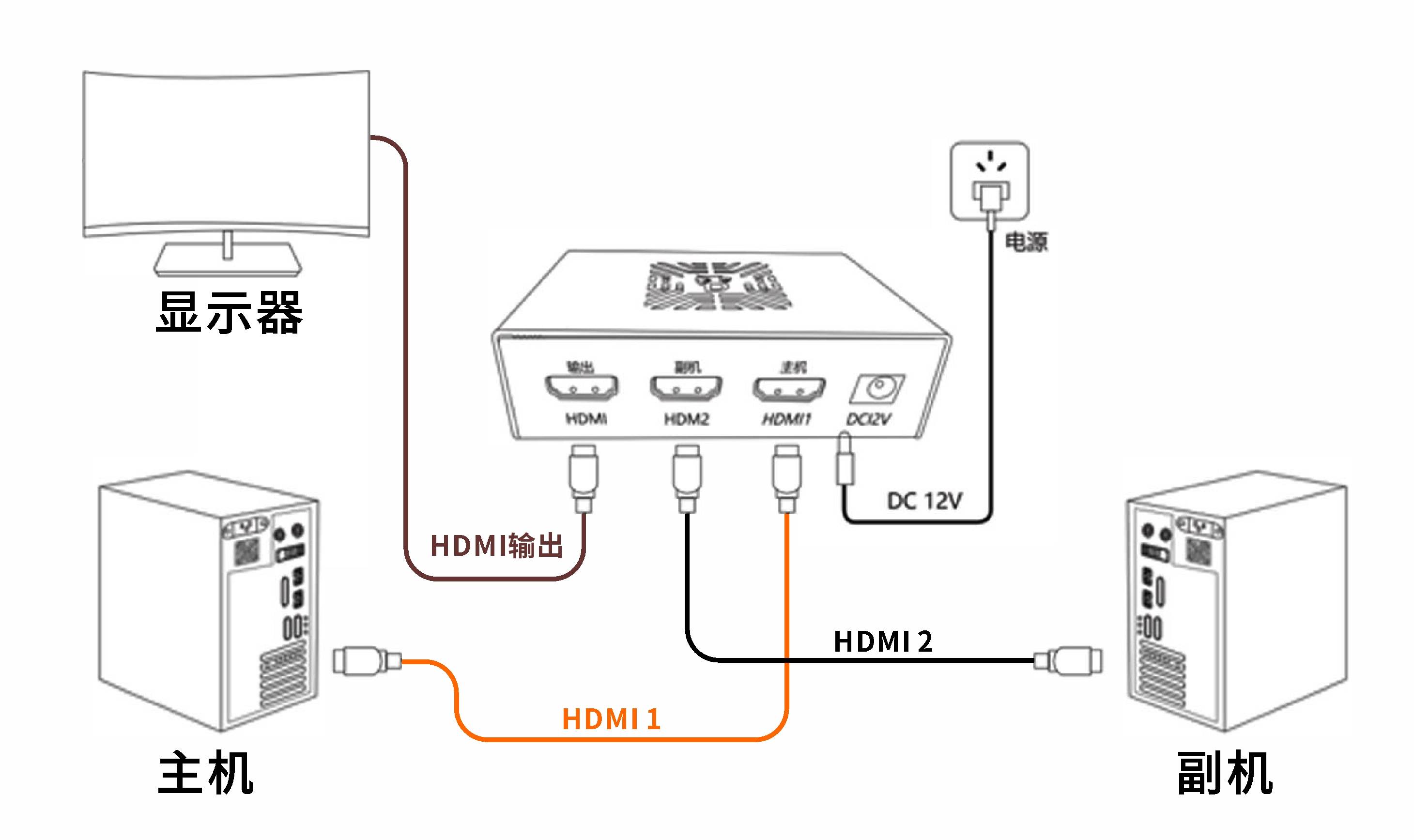

接线图

1.确保你的主机和副机处于开机状态；

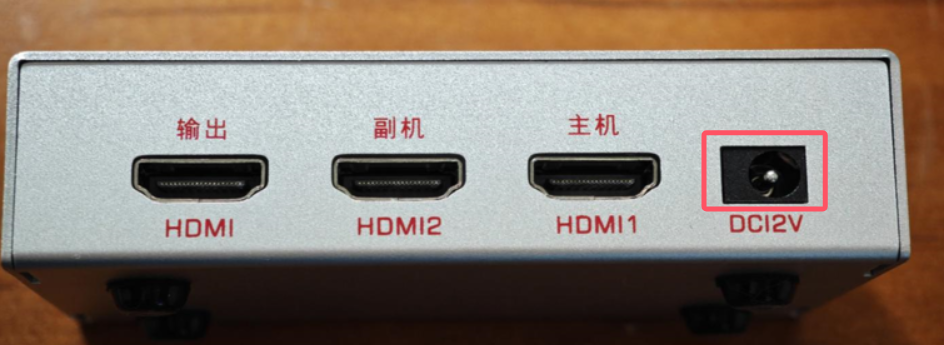

2.连接DC 12V电源；

若此时按下Power红色按钮，没有插入其他任何视频线，融合器将LP红灯亮起，L3、L4蓝灯闪烁，这是正常指示灯显示情况

3.连接三个HDMI视频接口；

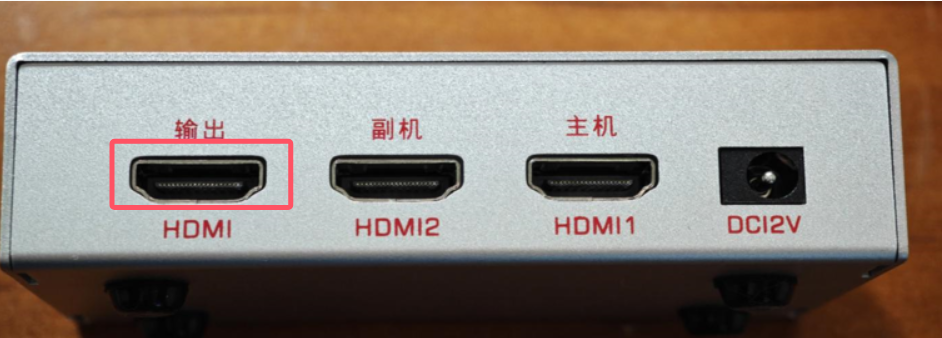

HDMI为输出接口，连接至你的主机显示器HDMI接口,显示器上只连接这一根线!

连接至你的主显示器HDMI接口

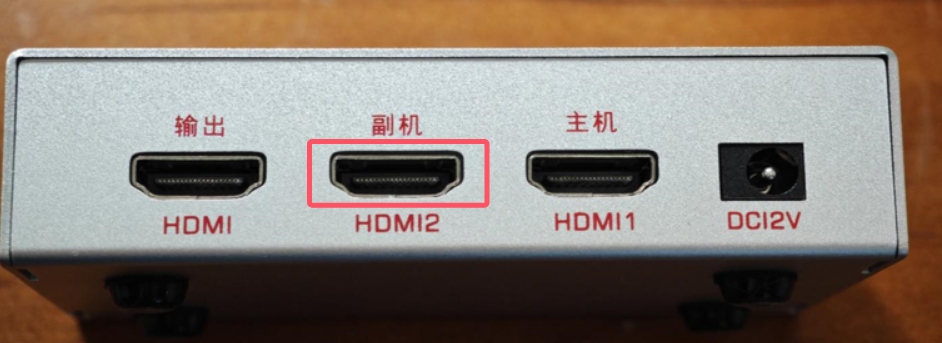

HDMI2为副机接口，连接至你的副机显卡HDMI接口

连接至你的副机显卡HDMI接口

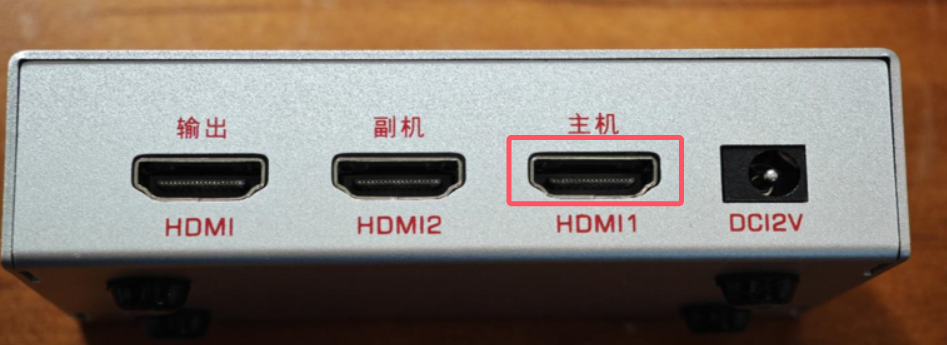

HDMI1为主机接口。连接至你的主机显卡HDMI接口

连接至你的主机HDMI接口

PS:当三个视频接口接完后,正常使用时，LP红灯常亮，L1、L2、L3、L4蓝灯常亮。此时屏幕应正常显示，且自适应你的主屏幕品牌型号。

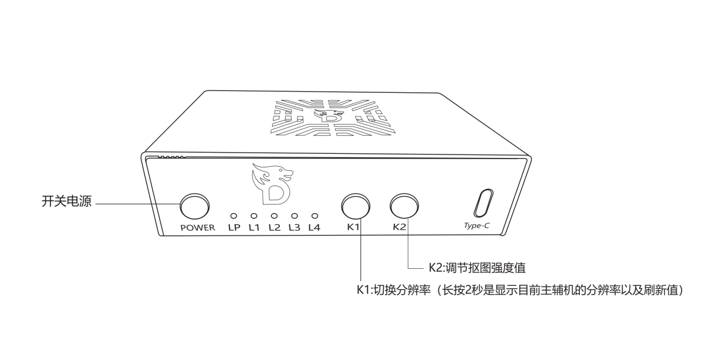

LP-电源指示灯

L1-主机信号灯

L2-副机信号灯

L3-切换主副机信号灯

L4-融合状态切换信号灯

K1-切换主副机画面（短按）

K2-切换融合状态（短按），长按进入抠图强度值

K1长按三秒再短按一秒可以切换配置文件

K1+K2同时按住3秒可恢复配置文件

1.副机桌面设置为纯黑色背景，按下图操作：桌面鼠标右键→个性化→背景→纯色→选择纯黑色即可；

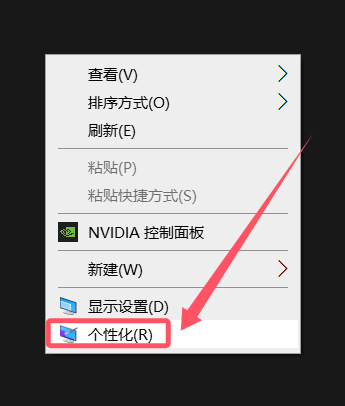

桌面点击鼠标右键，点击个性化

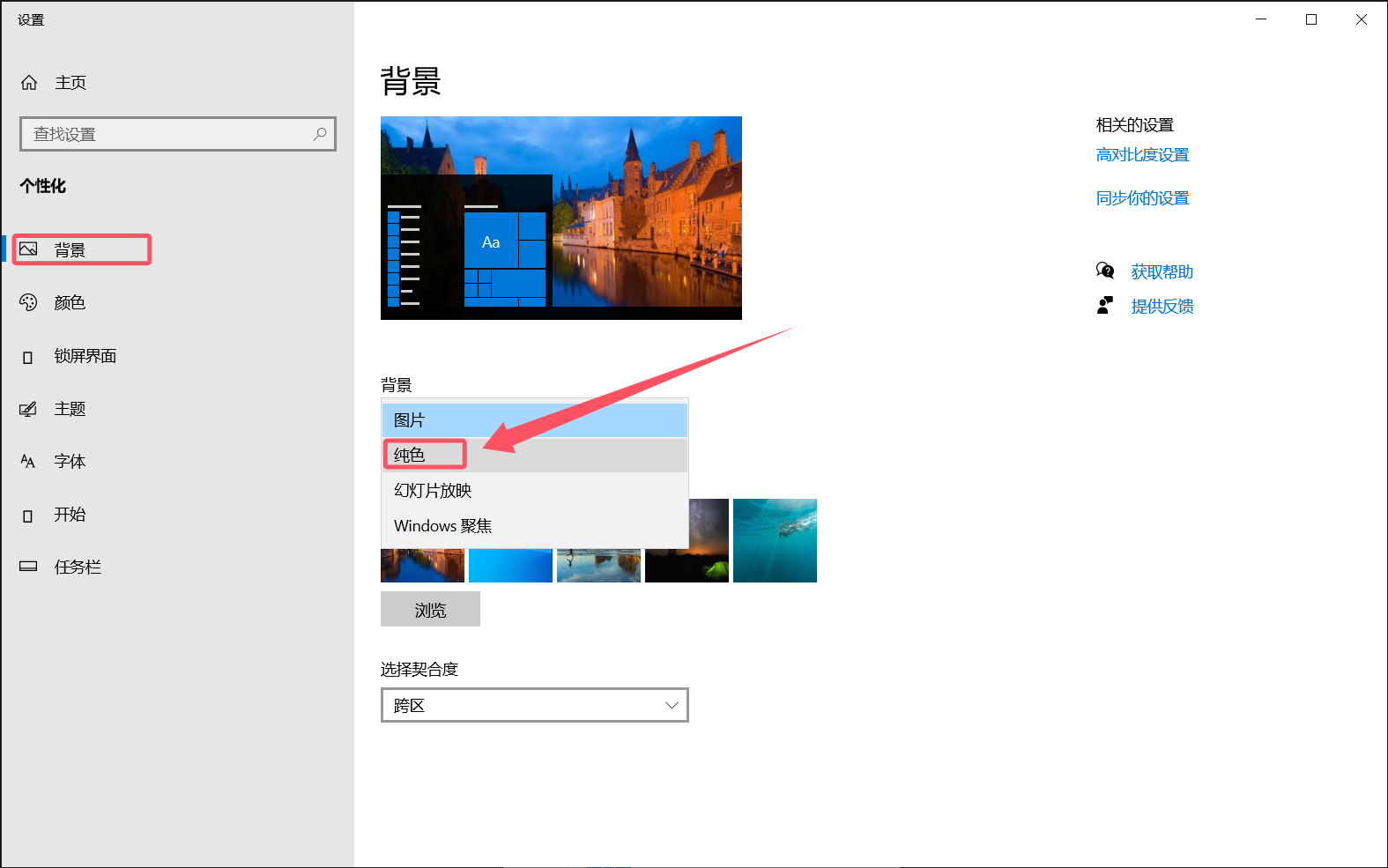

背景设置为纯色

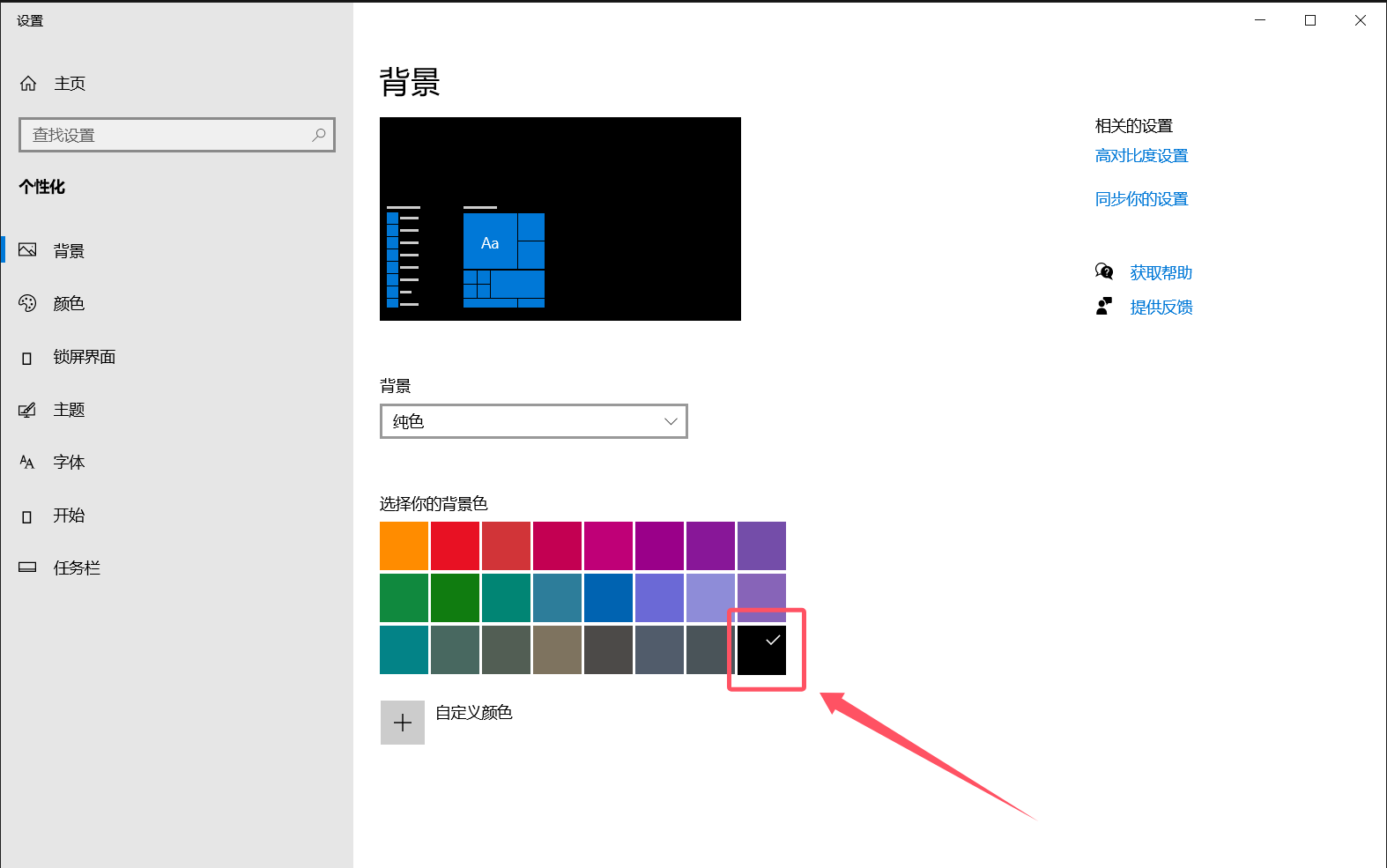

选择纯黑色背景

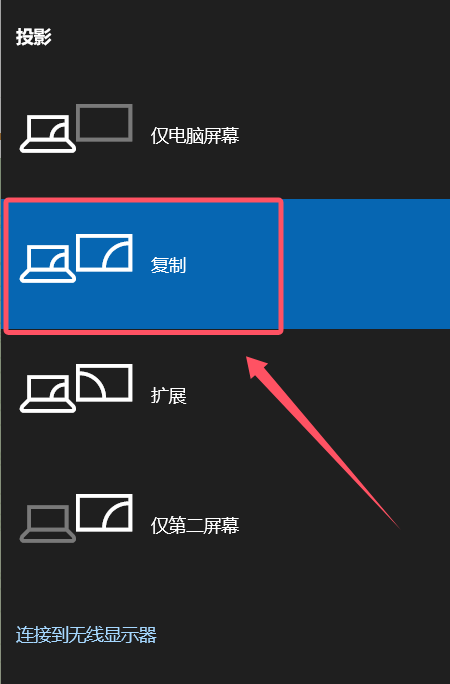

2.副机操作Win+P，投影方式选择为复制；

3.取消副机桌面图标显示，隐藏副机任务栏（让你游戏内的叠加效果更清爽）；

桌面右键选择查看，将显示桌面图标前的勾取消掉

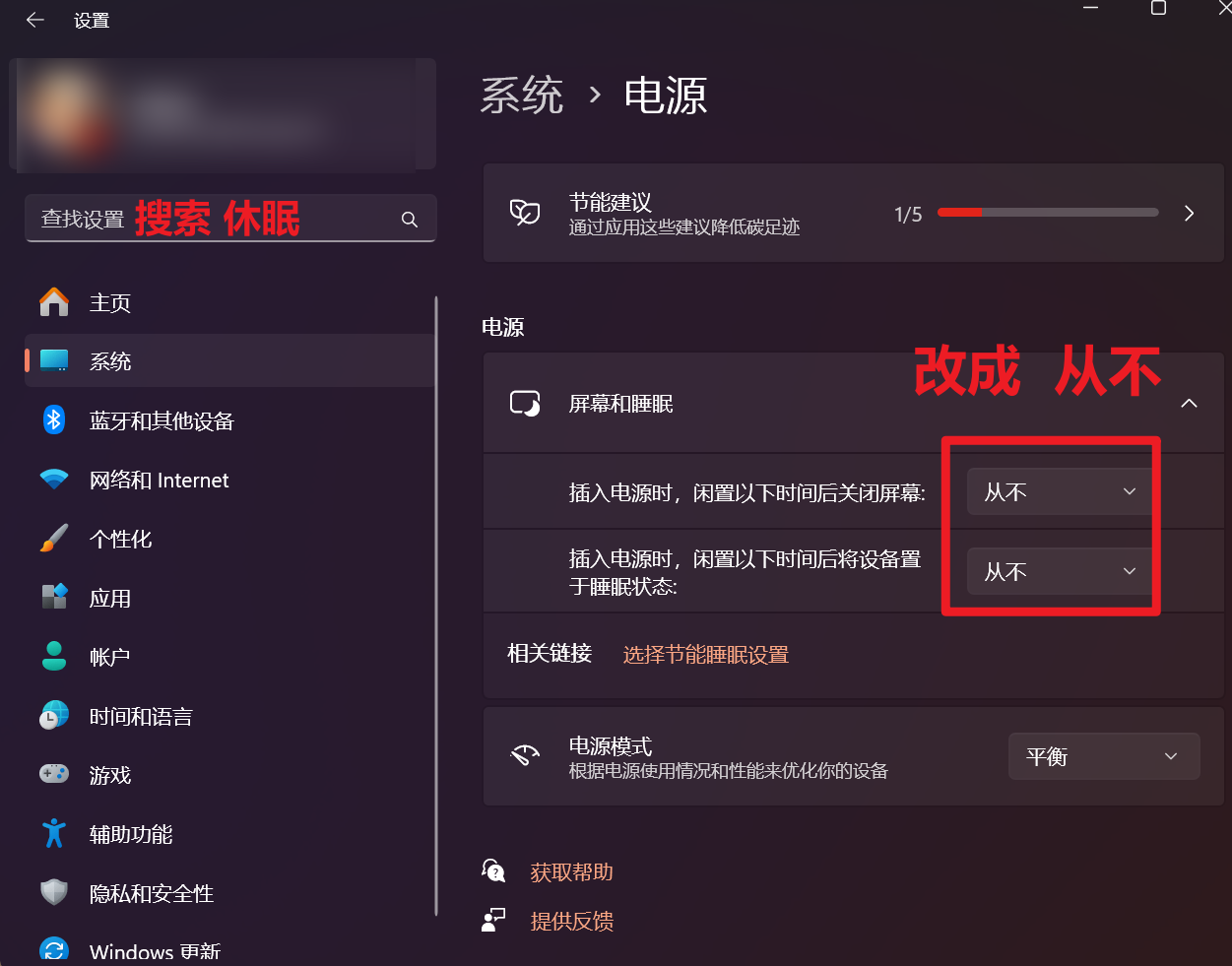

4.主机和副机都改成永不休眠

Typc-C接口为Fuser固件烧录接口，可自定义内置融合器序列，增强安全性。（这一步由厂家操作，不开放给使用者）

1.为什么我所有线接好了，屏幕却不亮？此时LP常亮红灯，L3L4蓝光闪烁；

检查主显示器电源是否连接，检查HDMI1接口另一头是否插在主显示器上。（问题源头在主显示器）

2.为什么我所有线接好了，屏幕却不亮？此时LP常亮红灯，L1、L2常亮绿灯，L3闪烁，L4不亮；

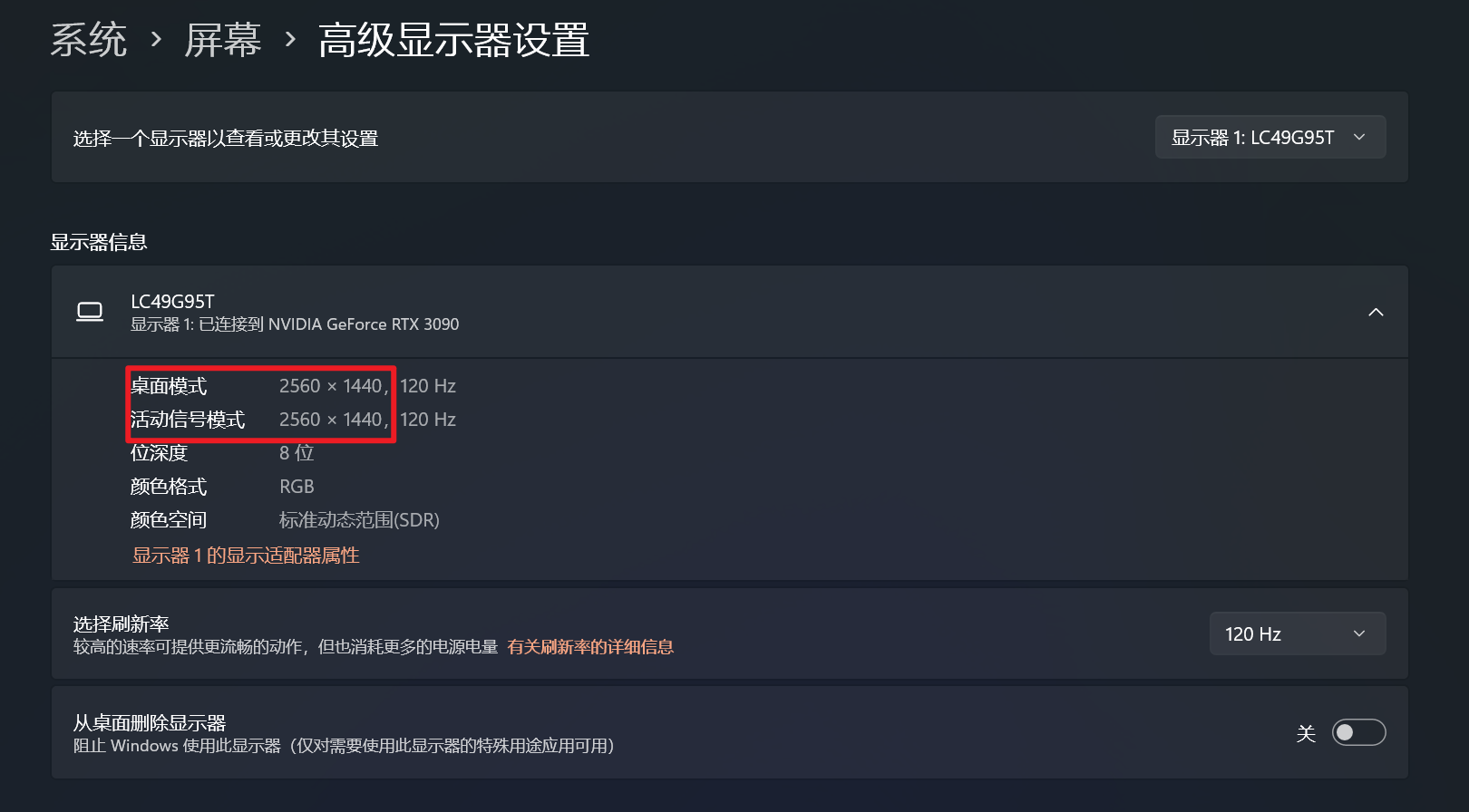

找第另一台电脑，通过远程软件连接至不亮的主机更改其刷新率为60，然后再一点点升（1K_60-120-144-240）（2K_60-120-144）

3.为什么我所有线接好了，屏幕却不亮？(我的副机是AMD核显或者AMD独显)

找第三台电脑，通过远程软件连接至副机进入AMD驱动程序。更改画质为8bit。

桌面右键A卡设置页面-显示器-颜色深度更改为8BPC.如下图
