Caption FPGA开发板安装教程
2025-07-19 6924

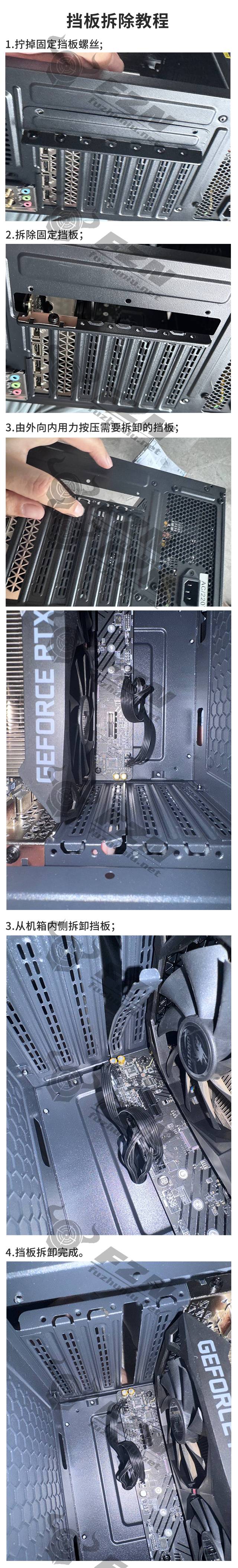

机箱挡板拆卸教程
DMA主板配件组装

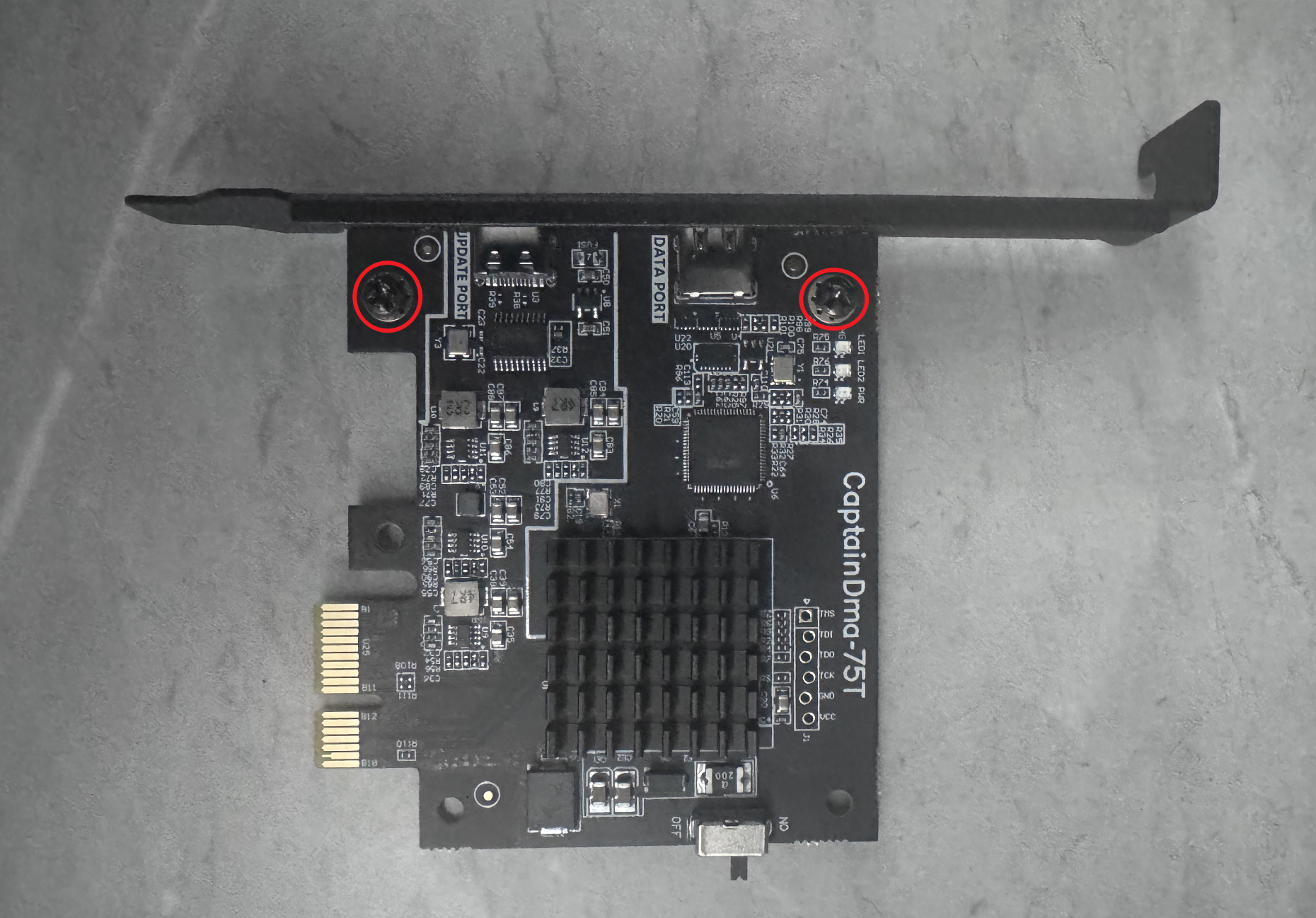

1.检查配件：DMA板子+挡板+固定螺丝；
2.挡板组装；
DMA主板安装

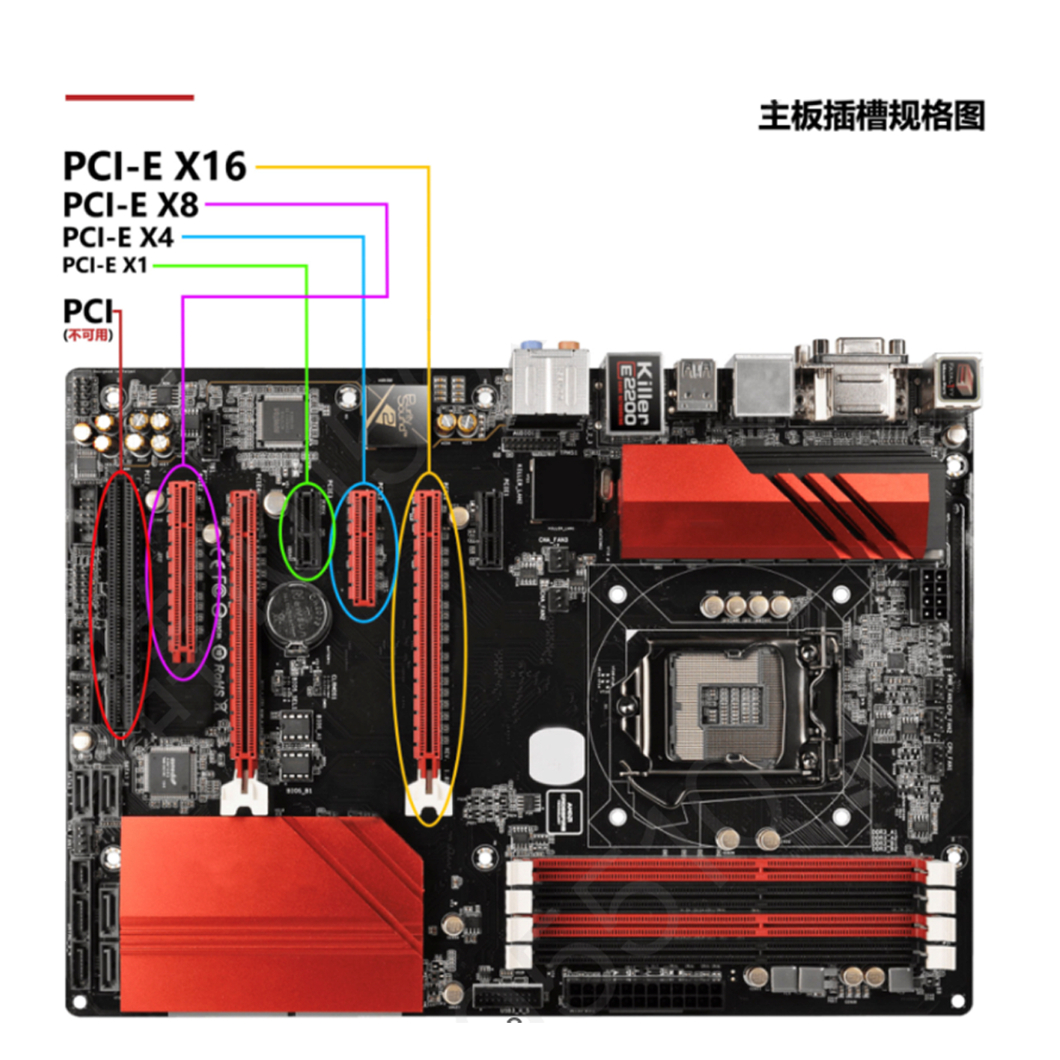

主机要求：主板有多余的PCIE插槽
如果PCIE插口被显卡挡住了 可以购买PCIE延长线

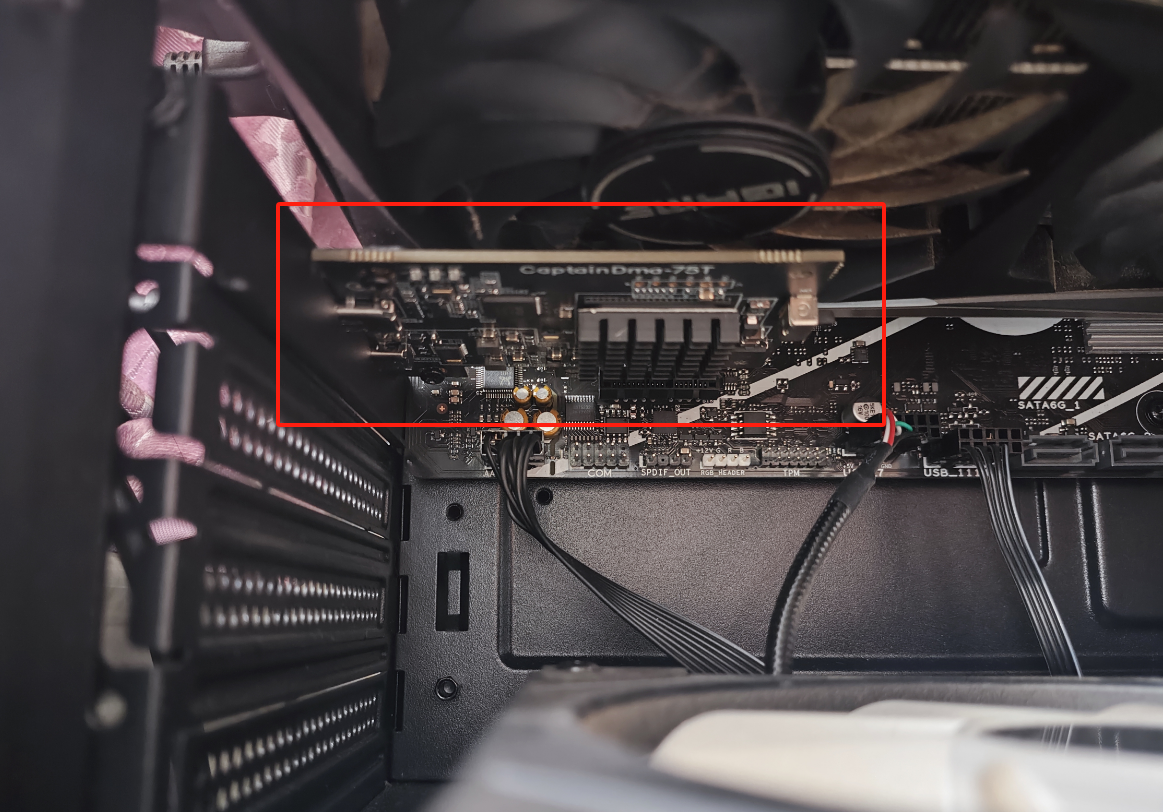

1.确保DMA主板开关打开（on为打开），将DMA板子插入主机主板；务必关闭电源再操作!!!

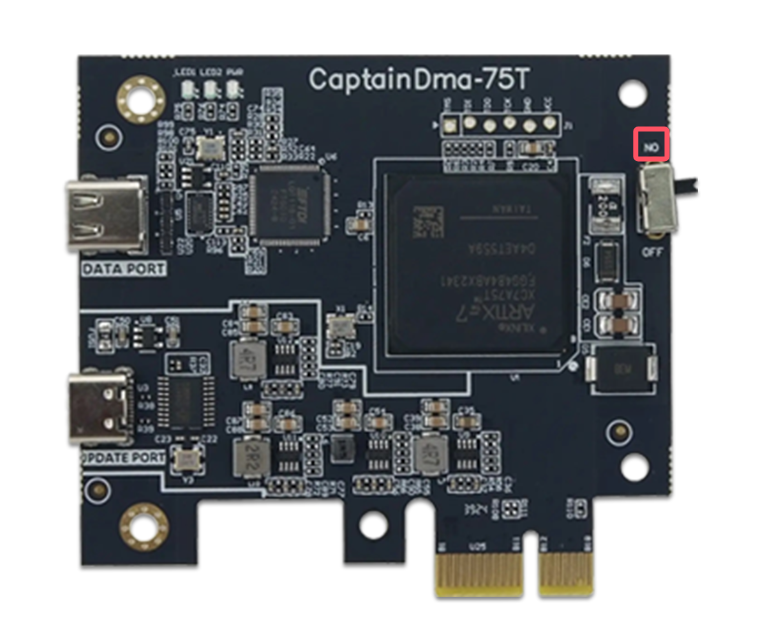

板子开关按钮在on一侧为开启
DMA主板安装视频教程

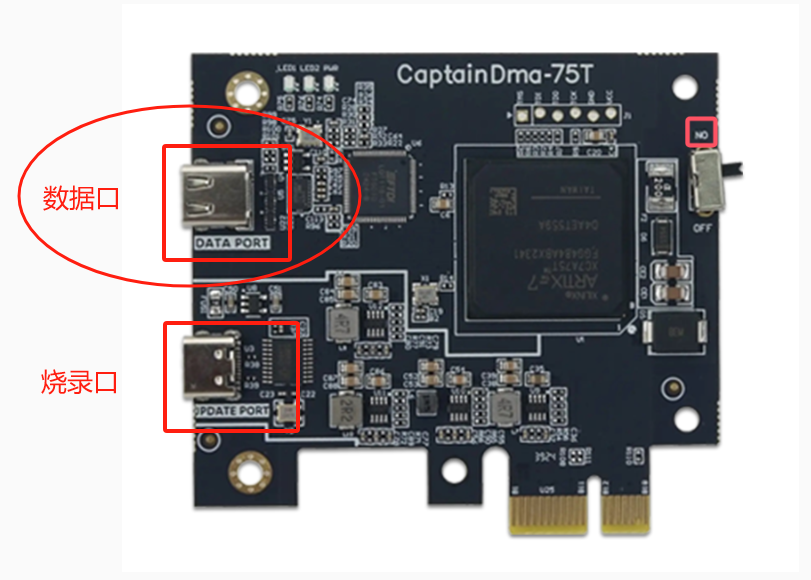

2.DMA设备数据线插入下图红圈内数据口，另一头插入副机USB3.0接口，USB3.0接口为蓝色接口；
日常使用插数据口，刷固件时插烧录口
副机USB3.0接口，USB3.0接口为蓝色接口 还有的事红色的速度更快也可以
从这一步就可以联系客服帮你远程了,首次购买包远程调试,二次调试收费50元!

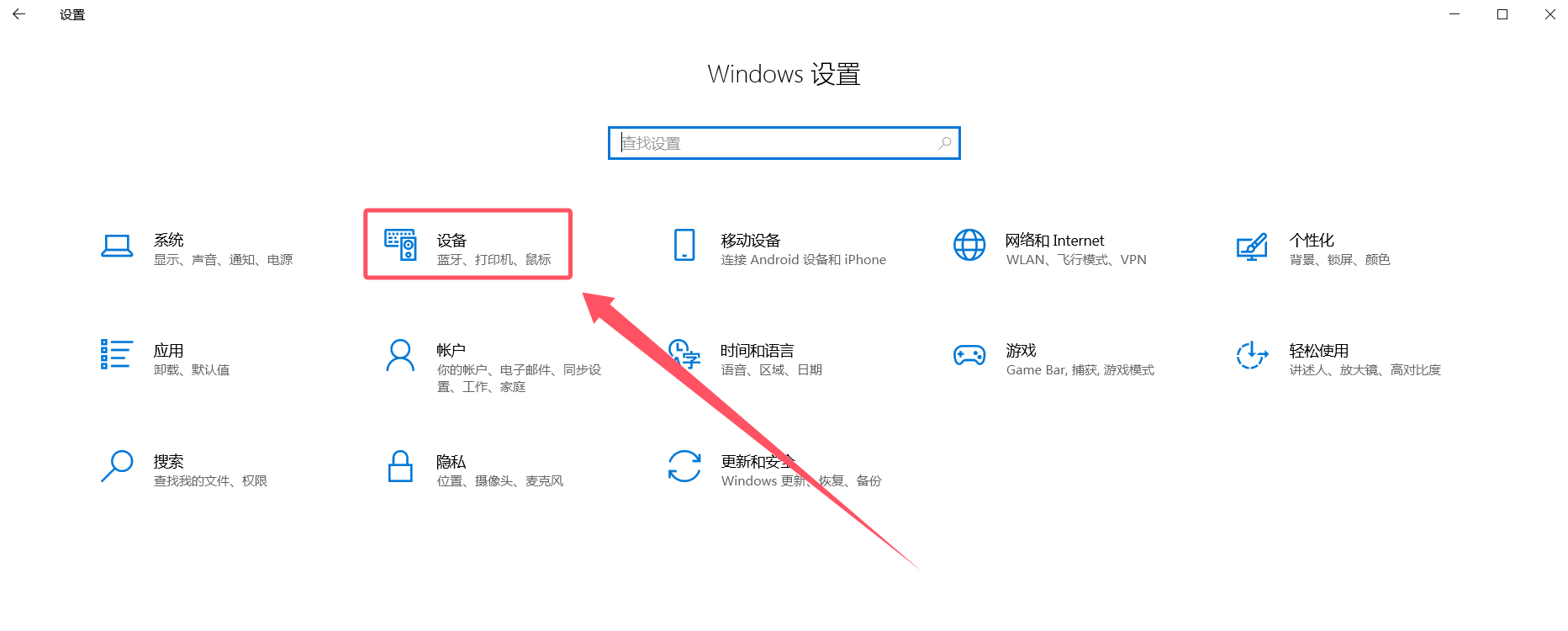

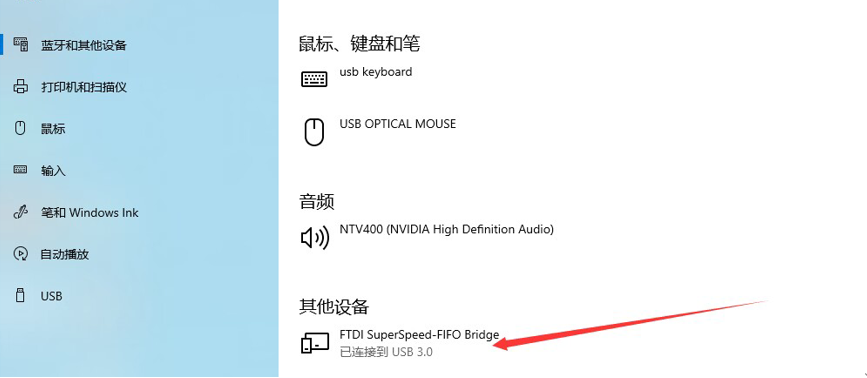

3.DMA设备安装固定完毕以后，在副机点击桌面左下角开始图标，点击设置，查看设备，显示FTD设备即为安装成功。
PS：如无法读取DMA设备按照以下操作严禁带电插入或者拔掉DMA设备，必须将主板关机，并且拔掉电源线等一分钟以后，才可操作!如不按此操作，DMA设备被烧坏，将无法保修! ! !
1.关闭主机并拔下机箱电源线以后，再长按10-15秒开机键，为了放空主板余电；
2.将DMA插入游戏机主板上的PCIE插槽；
3.插对，插好以后，才能插电源线开机。
DMA驱动安装（在副机操作）
DMA副机驱动安装视频教程，先看文字教程，不会的再看视频教程
驱动下载
将驱动压缩包下载后，解压到桌面备用

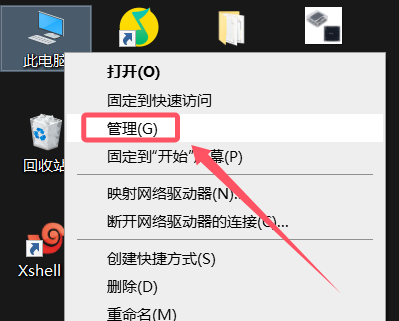

1.此电脑，右键→管理；

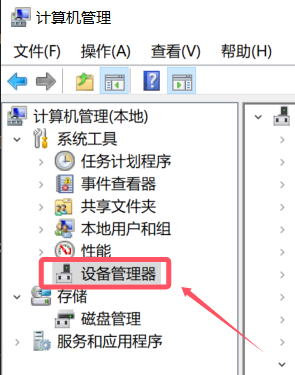

2.点击设备管理器；
3.右键点击FTD601，选择更新/安装驱动程序，选择浏览我的电脑以查找驱动程序，选择DMA驱动确定安装；

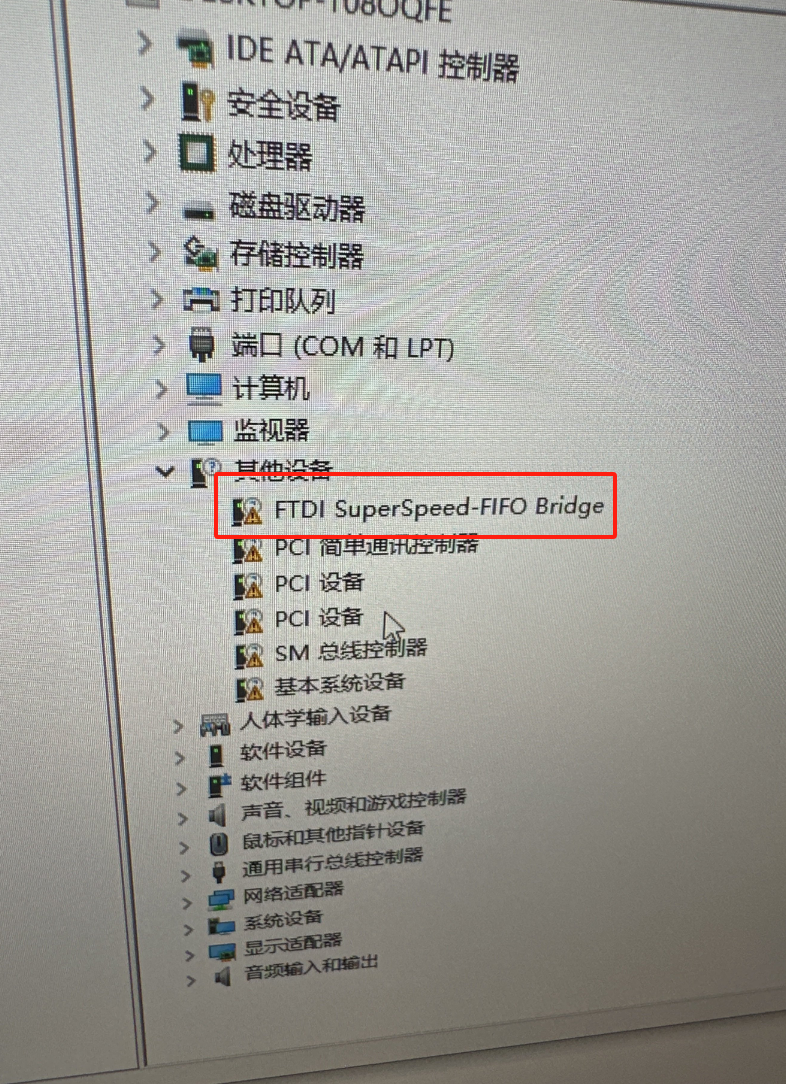

右键点击FTDI，选择更新/安装驱动程序
选择浏览我的电脑以查找驱动程序

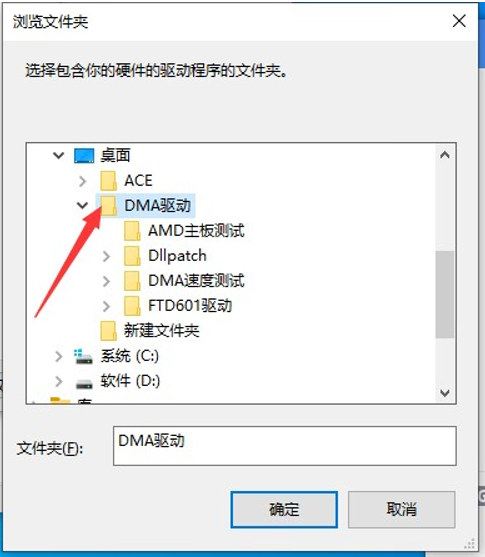

选择桌面上之前解压的DMA驱动确定安装

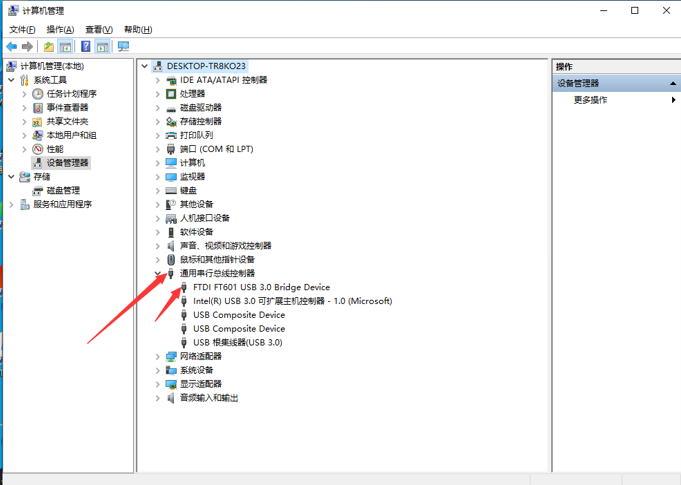

安装驱动成功后通用串行总线控制器内会显示FTDI FT601
4.
打开DMA驱动，选择DMA速度测试，打开运行DMATest，提示初始化成功即为DMA设备安装完毕，正常运行。

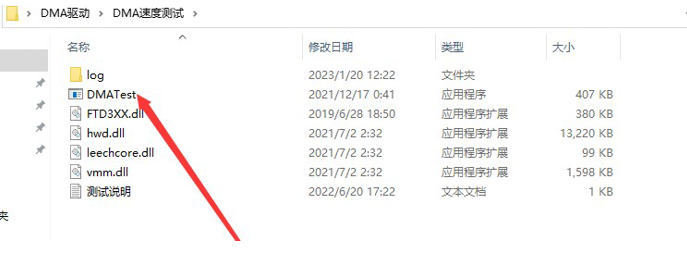

打开运行DMATest

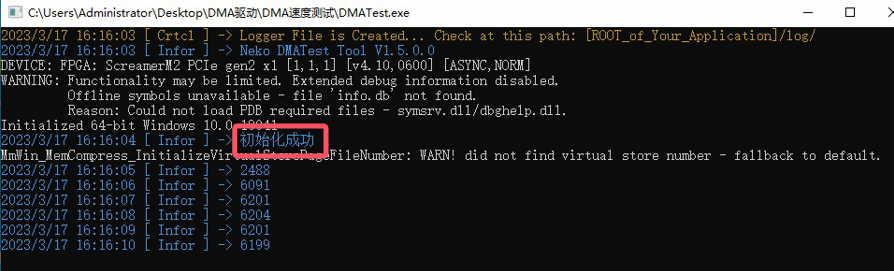

提示初始化成功即为DMA设备安装完毕
