帝辰6代融合器接线设置教程

2025-02-14 831

融合器指示灯/按键功能

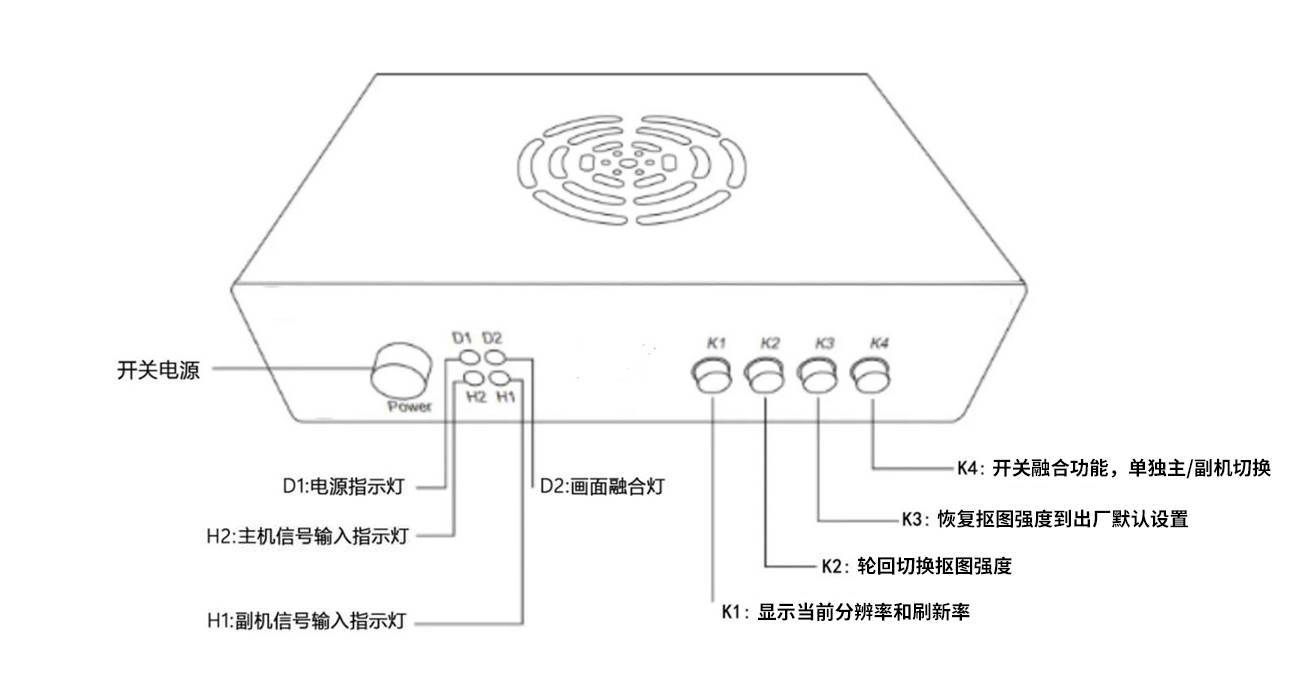

指示灯/按键说明

指示灯说明

【D1】灯：电源灯（通电会常亮）

【D2】灯：融合功能开/关指示灯

【H1】灯：HDMI1 主机输入信号灯

【H2】灯：HDMI2 副机输入信号灯

按键说明

【Power】键：电源开关

【K1】键：只显示副机电脑画面

【K2】键：只显示主机电脑画面

【K3】键：开启融合键

【K4】键：重启融合器

融合器接线说明

接线图

【HDMI1】：连接主机电脑显卡的HDMI接口

【HDMI2】：连接副机电脑显卡的HDMI接口

【HDMI 输出】：连接主显示器的HDMI接口

【DC12V】：电源线供电（默认12V1A）

副机的必要设置

1.副机桌面设置为纯黑色背景，按下图操作：桌面鼠标右键→个性化→背景→纯色→选择纯黑色即可；

桌面点击鼠标右键，点击个性化

背景设置为纯色

选择纯黑色背景

2.副机操作Win+P，投影方式选择为复制；

3.取消副机桌面图标显示，隐藏副机任务栏（让你游戏内的叠加效果更清爽）；

桌面右键选择查看，将显示桌面图标前的勾取消掉

4.主机和副机都改成永不休眠

Type-C升级接口

Typc-C接口为Fuser固件烧录接口，可自定义内置融合器序列，增强安全性。（这一步由厂家操作，不开放给使用者）

常见故障

1.为什么我所有线接好了，主显示器却不亮？

（1）首先要确认3根线有没有插对，线序不能插反了。

（2）H1灯对应主电脑显卡信号，融合器接收到信号则亮，否则不亮。

         H2 灯对应副电脑显卡信号，融合器接收到信号则亮，否则不亮。

         H1 或H2不亮的原因可能有：

         ① 显卡本身没输出，对策：直接接到显示器上确认；

         ② HDMI线插头没插好，对策：重新插拨HDMI线；

         ③ HDMI线坏，对策：更新HDMI线，或互换HDMI线验证；

2.为什么我所有线接好了，主显示器却不亮？(我的副机是AMD核显或者AMD独显)

桌面右键A卡设置页面-显示器-颜色深度更改为8BPC.如下图

3.四个灯全亮了，主显示器亮，但没融合效果；

（1）先确认主机/副机连接融合器的HDMI线不能插反了； （提醒：原显卡直连显示器的DP线或HDMI线，拨掉不接哦）

（2）按【K4】键，重启融合器，对融合器进行刷新；

（3）把副机电脑背景设为纯黑色；（鼠标右击/个性化/背景/纯色）

（4）连续切【K3】键，加大透视强度，直到透视出合适的融合效果。

4.显示器亮了，分辨率也对，但刷新率只有60HZ;

（1）融合器与显卡、显示器首次连接，会自适应最佳分辨率；

（2）用户只需手动设置最合适的刷新率（最高值）即可；

（3）融合器有记忆会自动应，后续无需再调整。

5.副机电脑是笔记本行不行？副机台式能不能多接显示器？

（1）笔记本做副机是可以的。副机可多接显示器的。

（2）输出模式用扩展模式。（方法：鼠标右键/显示设置，设扩展模式，会看到1/2显示。记得要将输出给融合器的通道，设置为主显示器模式）。

（3）设置扩展模式后，把分辨率设置为与主机分辨率一致。刷新率可不同。这个时候，也可以按【K4】键，让融合器自适应。

PS: 融合器，H1灯要亮，即主电脑要有信号来，融合器输出才有画面。如H1不亮，H2亮，融合器是没输出的。
